简述

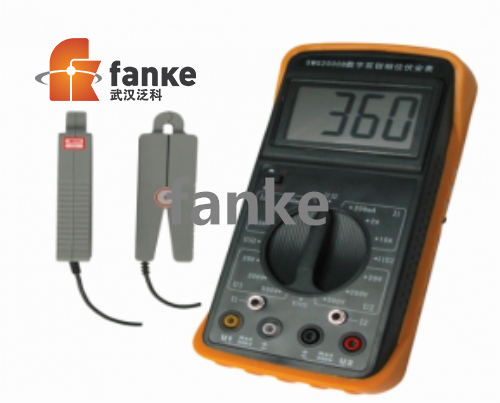

SMG2000 双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。
主要特点
可现场测量 U-U、I-I 及 U-I 之间的相位，
可判别感性、容性电路及三相电压的相序，
可检测变压器的接线组别，可测试二次回路和母差保护系统，
可读出差动保护各组 CT 之间的相位关系，
可检查电度表的接线正确与否等。
采用钳形电流互感器转换方式输入被测电流，因而测量时无需 断开被测线路。
测量 U1-U2 之间相位时，两输入回路绝缘隔离，因此 避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
技术指标
型号及指标 | SMG2000B(1.0 级 ) | SMG2000B(0.5级 ) | ||||||
参比工作条件
| 环境温度 | (23±5)℃ | (23±5)℃ | |||||
环境湿度 被测 | (45 ～ 75)% RH | (45 ～ 75)% RH | ||||||
信号波形 被测 | 正弦波、β=0.02 | 正弦波、β=0.02 | ||||||
信号频率 | (50±0.2)Hz | (50±0.2)Hz | ||||||
被测载流导线在钳口中的位置 | 任意
| 任意
| ||||||
测量相位时被测信号幅值范围 | 100 ～ 220V、0.5-1.5A基本 | 100 ～ 220V、0.5 ～ 1.5A | ||||||
外参比频率电磁场干扰 | 应避免 | 应避免 | ||||||
交流电压测量误差
| 20V | 分辨率 0.01V | 误差： ±(1.0%RD) | 分辨率 0.01V | 基本误差： ±(0.5%RD) | |||
200V | 分辨率 0.1V | 分辨率 0.1V | ||||||
500V | 分 辨 率 1V | 分 辨 率 1V | ||||||
交流电流测量误差 | 输入阻抗：各量限均为 2MΩ | 分辨率 0.1mA |
基本误差： ±(1.0%RD) 误差：±3° | 分辨率 0.1mA | 基本误差： | |||
200mA | 分辨率 1mA | 分辨率 1mA | ±(0.5%RD) 基本 | |||||
2A | 分辨率 10mA | 分辨率 10mA | ||||||
10A | 分辨率 1° | 分辨率 1° | 基本误差：±2 | |||||
工频相位测量误差 | 0 ～ 360° | 分辨率 1° | ||||||
U-U、U-I、I-I | 测 U1-U2 相位时电压输入回路阻抗：40KΩ | |||||||
额定工作条件 | 被测信号波形 | 正弦波、β=0.05 | 正弦波、β=0.05 | |||||
被测信号频率 | (50±0.5)Hz | (50±0.5)Hz | ||||||
被测载流导线在钳口中的位置 | 任意 | 任意 | ||||||
测 U1-U2 相位时：30V ～ 500V | 测 U1-U2 相位时：30V ～ 500V | |||||||
量相位时被测信号幅值范围 | 测 I1-I2 相位时：10mA ～ 10.00A | 测 I1-I2 相位时：10mA ～ 10.00A | ||||||
测 U1-I2 或 I1-U2 相位时： | 测 U1-I2 或 I1-U2 相位时： | |||||||
10V ～ 500V、10mA ～ 10.00A | 10V ～ 500V、10mA ～ 10.00A | |||||||
外参比频率电磁场干扰 | 应避免 | 应避免 | ||||||
